垃圾填埋場的防滲效果直接關系到土壤和地下水安全，一旦鋪設出現(xiàn)紕漏，可能造成不可逆的污染。想要讓防滲膜真正成為 “環(huán)保屏障”，這 7 個鋪設方案技巧必須嚴格執(zhí)行，每個細節(jié)都關乎工程成??！
一、前期勘察：精準數(shù)據(jù)奠定鋪設基礎
場地詳查：施工前用地質雷達掃描填埋場底部及邊坡，明確是否存在暗溝、溶洞等隱患，對深度超過 50cm 的空洞需用級配砂石回填壓實，壓實度≥93%。
坡度測量：邊坡坡度需控制在 1:2.5-1:3 之間，用坡度儀逐段檢測，局部陡坡需修整至設計坡度，避免膜材因坡度超標導致受力不均。
承載力測試：采用平板載荷試驗，確保地基承載力≥150kPa，軟土地基需鋪設 30cm 厚碎石墊層增強穩(wěn)定性，防止后期沉降拉裂膜材。
二、材料選型：匹配填埋場特殊需求
優(yōu)先選復合防滲膜：推薦使用 “HDPE 膜 + 土工布” 復合結構，膜材厚度≥1.5mm（比普通工程厚 50%），拉伸強度≥27MPa，滲透系數(shù)≤1.0×10?¹?cm/s，能耐受垃圾滲濾液的長期腐蝕。
接縫材料適配：焊接用焊條需與膜材同材質，擠壓焊接時選用直徑 3-5mm 的圓形焊條，確保與膜材熔合緊密；熱風焊接需使用專用熱熔膠，避免化學兼容性問題。
三、鋪設流程：“分層遞進 + 嚴循順序”

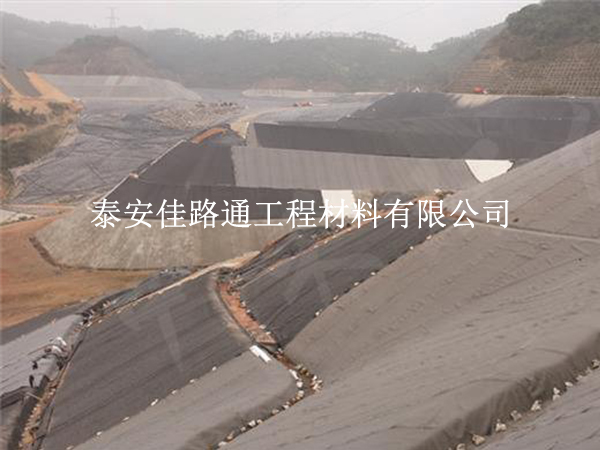

底層防滲層鋪設：從填埋場底部中心向兩側推進，膜材幅寬優(yōu)先選 6-8m 以減少接縫，相鄰膜材搭接寬度 10-15cm，鋪設時用沙袋臨時固定（每 5m 設 1 個，重量≥5kg），防止風吹移位。
邊坡鋪設 “由下而上”：邊坡膜材從坡底向坡頂鋪設，每上升 2m 設置一道臨時錨固繩（采用 Φ8mm 鋼絲繩），膜材與坡面貼合度誤差≤5cm，避免褶皺堆積。
頂層防滲層強化：在底層膜材上鋪設土工復合排水網（導水率≥3×10?³m/s），再覆蓋第二層防滲膜，兩層膜材接縫需錯開≥50cm，形成 “雙保險”。
四、焊接工藝：針對不同部位精準調參
平面焊接：采用雙軌熱熔焊接機，溫度控制在 300-350℃，行走速度 1-1.5m/min，焊縫形成兩條平行熔合線，中間留 5mm 寬氣道用于檢測。
邊坡與拐角焊接：拐角處曲率半徑≤50cm 時，改用擠壓焊接機，焊條擠出速度與行走速度匹配（約 0.8m/min），焊縫寬度≥10cm，確保邊角無虛焊。
焊接環(huán)境控制：風力≥5 級時需搭建防風棚，濕度＞85% 或雨天停止焊接，膜面有露水時需用熱風槍吹干再施工，避免水汽影響熔合質量。
五、特殊部位處理：杜絕 “滲漏風險點”
滲濾液收集管周邊：管道與膜材接觸部位裁剪成 “喇叭口” 狀，先用橡膠密封圈密封，再圍繞管道做 3 圈環(huán)形焊接，焊縫寬度從內到外依次為 10cm、15cm、20cm，形成梯度防滲。
填埋場邊界錨固：錨固溝深度≥80cm、寬≥60cm，膜材翻入溝內長度≥50cm，采用 “U 型釘 + 混凝土壓頂” 雙重固定，U 型釘間距≤30cm，混凝土強度等級≥C25。
新舊膜材銜接：擴建區(qū)域與原有防滲層銜接時，需將舊膜材邊緣切除 50cm，新膜材與之搭接 20cm，先做 10cm 寬試驗焊，合格后再全長焊接，接縫處覆蓋 30cm 寬補強膜。
六、質量檢測：“三級驗收” 不留隱患
焊縫外觀檢測：逐段檢查焊縫是否平整、無焦糊，兩側熔漿擠出均勻（寬度 2-3mm），發(fā)現(xiàn)氣泡、斷焊立即標記補焊。
氣壓檢測：對雙軌焊縫的氣道充氣至 0.2MPa，保壓 30 秒壓力下降≤5% 為合格，不合格處用擠壓焊修補后重新檢測。
破壞性抽檢：每 10000㎡隨機抽取 3 處焊縫做剝離試驗，拉力≥2.5kN/m 時焊縫不分離，若斷裂發(fā)生在母材而非焊縫處，判定為合格。
七、后期保護：延長防滲系統(tǒng)壽命
即時覆蓋：焊接驗收合格后 24 小時內鋪設 30cm 厚壓實黏土保護層，再覆蓋 50cm 厚卵石層（粒徑 2-5cm），防止垃圾裝卸時戳破膜材。
定期監(jiān)測：在防滲層下埋設滲漏檢測傳感器，每周監(jiān)測一次，發(fā)現(xiàn)異常立即定位漏點；每月人工巡查邊坡膜材是否有鼓包、撕裂，及時處理微小破損。
垃圾填埋場防滲膜鋪設是系統(tǒng)性工程，從材料選型到后期保護，每個環(huán)節(jié)都需精準把控。嚴格遵循以上 7 個技巧，能最大限度降低滲漏風險，真正實現(xiàn) “零污染” 目標。如果在施工中遇到復雜場景，歡迎在評論區(qū)留言探討解決方案！
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
